Trabajando Con El Proyecto

AutoCad

AutoCAD es un programa de diseño asistido por computadora para dibujo en dos y tres dimensiones. Actualmente es desarrollado y comercializado por la empresa Autodesk .El término AutoCAD surge como creación de la compañía Autodesk, teniendo su primera aparición en 1982. AutoCAD es un software reconocido a nivel internacional por sus amplias capacidades de edición, que hacen posible el dibujo digital de planos de edificios o la recreación de imágenes en 3D.

AutoCAD es uno de los programas más usados, elegido por arquitectos y diseñadores gráficos. Desglosando su nombre, se encuentra que CAD refiere a Diseño Asistido por Computadora (por sus siglas en inglés).

Protoboard

Se conocen en castellano como "placas de prototipos"

El protoboard o breadbord: Es una especie de tablero con orificios, en la cual se pueden insertar componentes electrónicos y cables para armar circuitos. Como su nombre lo indica, esta tableta sirve para experimentar con circuitos electrónicos, con lo que se asegura el buen funcionamiento del mismo.

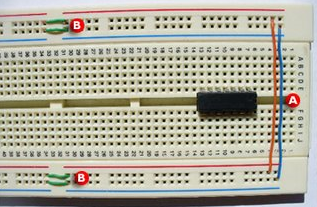

Estructura del protoboard: Básicamente un protoboard se divide en tres regiones:

A) Canal central: Es la región localizada en el medio del protoboard, se utiliza para colocar los circuitos integrados.

B) Buses: Los buses se localizan en ambos extremos del protoboard, se representan por las líneas rojas (buses positivos o de voltaje) y azules (buses negativos o de tierra) y conducen de acuerdo a estas, no existe conexión física entre ellas. La fuente de poder se conecta aquí.

C) Pistas: La pistas se localizan en la parte central del protoboard, se representan y conducen según las líneas rosas.
